IOMB-02
IOMB-02

E/A-Modul mit Modbus

IOMB-02

I/O Modul mit Modbus-Protokoll.

4 digitale und 4 analoge Eingänge sowie 2 digitale und 2 analoge Ausgäng / PWM.

Kontaktieren Sie Uns
  • Benötigen Sie Hilfe? Chatten Sie mit uns unter 08-16 jeden wochentag (CET)
  • 5 Jahre Garantie auf alle unsere Produkte
  • Product noteWir arrangieren den Versand in fast alle Länder
  • Produktinformation
  • Dokumente
Produktinformation

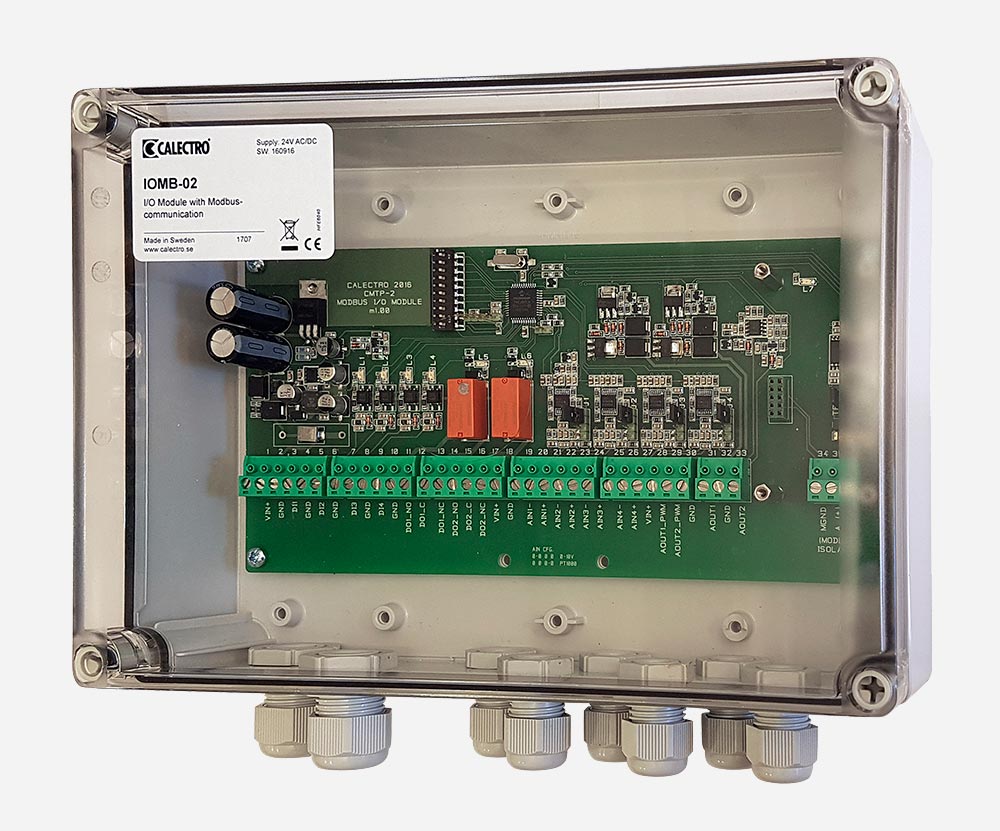

Beschreibung IOMB-02

IOMB-02 wird für das Sammeln und Verteilen analoger und digitaler Signale zu und von einem Regulator (DUC) mit Modbus RTU-Protokoll verwendet.

IOMB-02 hat 4 digitale und 4 analoge Eingänge sowie 2 digitale und 2 analoge Ausgänge.

Die Analogeingänge lassen sich über Modbus für entweder 0-10V oder PWM-Ausgang zur Steuerung von beispielsweise Thermostaten konfigurieren. BITTE BEACHTEN! Nur 0-10V oder PWM für den entsprechenden Analogausgang.

Die Analogeingänge lassen sich (über Jumper) so konfigurieren, dass sie entweder 0-10V oder Temperatursensoren (Pt1000/Ni1000LG) aufnehmen. Die Wahl von Pt1000 bzw. Ni1000LG wird im Modbusregister 4×0026-29 eingestellt.

Die digitalen Ein- und Ausgänge haben je eine gelbe LED-Anzeige. Die grüne Betriebsanzeige blinkt bei Modbus-Kommunikation.

Die Adressierung, Wahl der Parität und Baudrate werden mit DIP-Schalter eingestellt. IOMB-02 sollte bei diesen Einstellungen ohne Stromversorgung sein.

Das Gehäuse ist mit 6 M16 und 2 M20 Kabelverschraubungen versehen.

Wählbare Default-Funktion: IOMB-02 hat eine wählbare Funktion dafür, was bei einer Unterbrechung im Modbus-Protokoll geschehen soll. Das heißt, dass die zwei digitalen und analogen Ausgänge individuell eingestellt werden können, wenn das Modbus-Protokoll für gewisse Zeit unterbrochen wird. Die Zeit, für Protokollunterbrechung vor Aktivierung der Default-Funktion, ist einstellbar zwischen 1 und 600 Sekunden. Wird die Zeit auf 0 Sekunden eingestellt, wird die Funktion deaktiviert (Werkseinstellung).

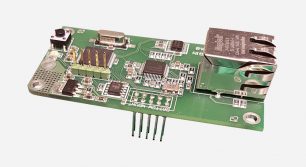

Als Extrazubehör wird ein Modbus/IP-Modul zur nachträglichen Montage erhältlich sein.

MONTAGE

IOMB-02 ist für die Wandmontage im Innenbereich vorgesehen.

Eigenschaften

  • Sammelt Sensorsignale
  • Kommuniziert mit Modbus RTU
  • Fabrikatunabhängig
  • Mikroprozessortechnik
  • Betriebsanzeige
  • Einstellbare Funktion bei Kommunikationsausfall
  • Kompatibel mit Pt1000 und Ni1000LG
  • PWM Ausgang
