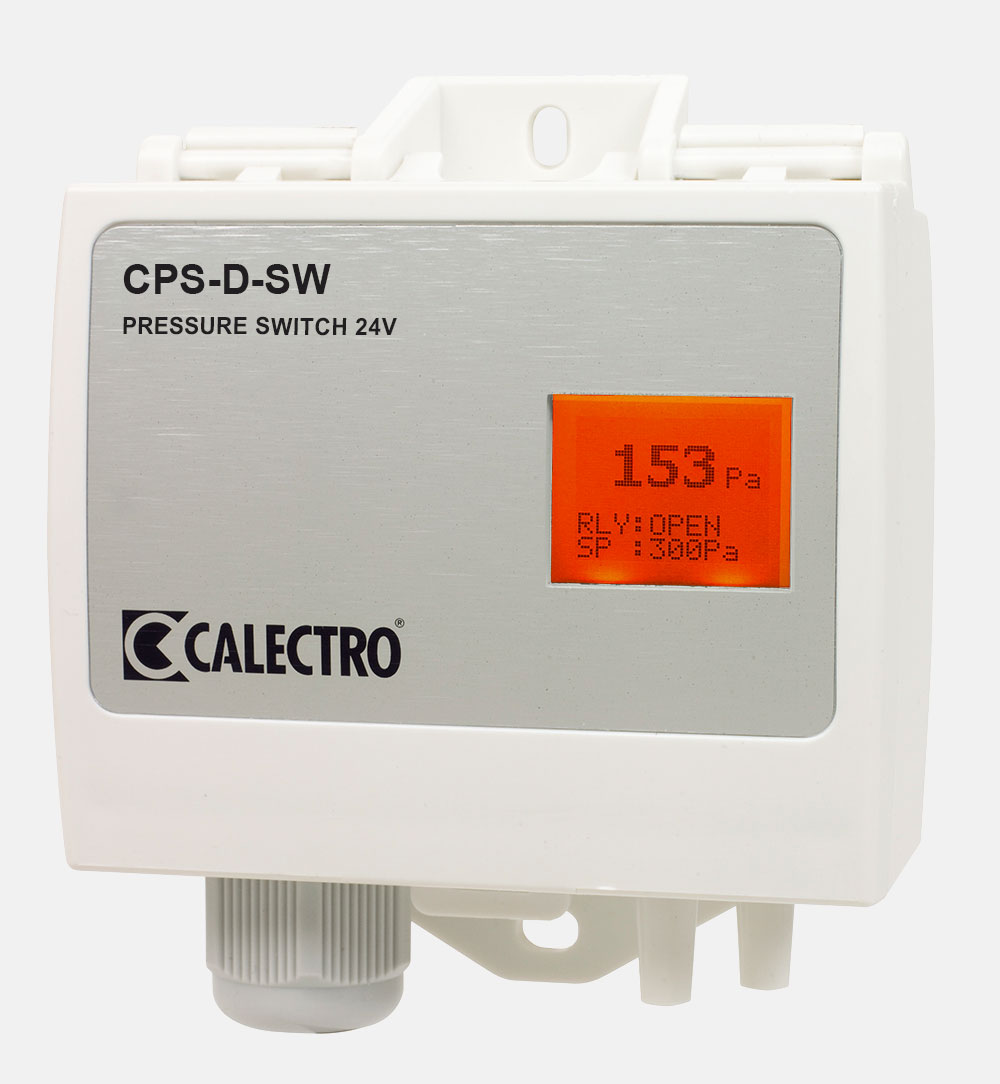

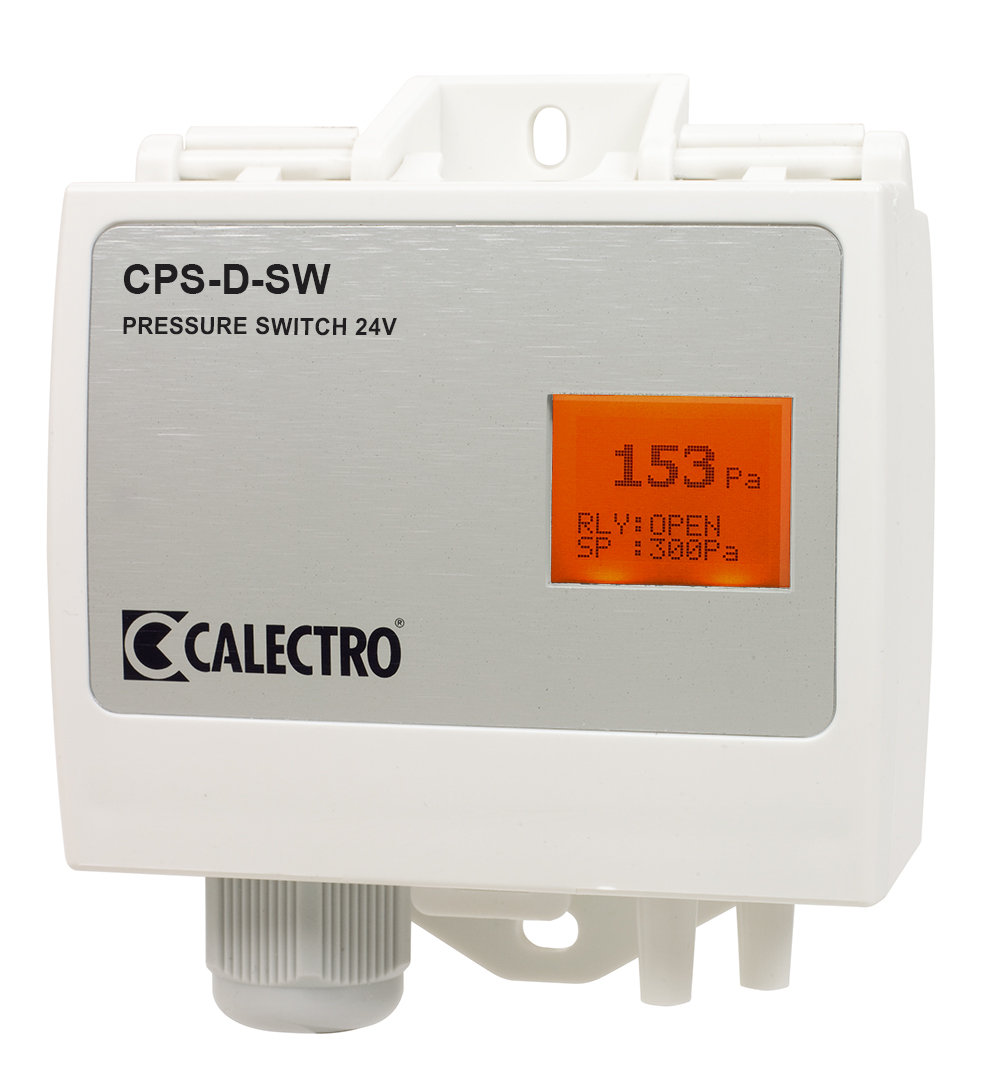

CPS-D-SW

Beschreibung CPS-D-SW

CPS-D-SW dient zur Überwachung des Differenzdrucks in Belüftungsanlagen.

Der Druckschalter CPS-D-SW verfügt über ein eingebautes Differenzdruckelement, das für eine hohe Genauigkeit und Linearität temperaturkompensiert ist. Das Differenzdruckelement hat eine hohe Auflösung, was bedeutet, dass der Druckwert in Schritten von max. 1 Pa über den gesamten Messbereich (0 bis 3500 Pa) präsentiert wird.

Die gewünschte Funktion wird über ein hintergrundbeleuchtetes Display eingestellt. Der Relaisausgang kann so eingestellt werden, dass er aktiviert wird, wenn der aktuelle Druck über oder unter dem Sollwert liegt. Es lässt sich außerdem einstellen, ob der Relaisausgang bei einer Aktivierung geschlossen oder geöffnet wird. Die Dämpfung des Mittelwerts ist in drei Positionen einstellbar: 3, 10 und 20 Sekunden gemittelt. Auch eine Hystereseeinstellung und Nullkalibrierung des Druckelements wird über das Display durchgeführt.

In der Grundeinstellung des Displays wird der aktuelle Messwert, der Sollwert und der aktuelle Status des Relais (geschlossen oder geöffnet) angezeigt. Ist das Relais aktiviert, blinkt die Hintergrundbeleuchtung des Displays und der Text HIGH PR. bzw. LOW PR. wird je nach aktueller Einstellung angezeigt.

CPS-D-SW wird ab Werk als Überdruckschalter mit einem Sollwert von 300 Pa ausgeliefert. Das Relais befindet sich in N.O.-Stellung (normal geöffnet, da der Druck unter dem Sollwert liegt) und die Mittelwertberechnung ist auf 3 Sekunden eingestellt.

Anschlussklemme und Kabelanschluss des Gehäuses (mit vormontierter M16-Verschraubung) lassen sich zur einfacheren Installation abnehmen. Die Gehäuseabdeckung hat an der oberen Kante ein Scharnier und unten einen Schnappverschluss mit Sperrhaken, der den Deckel in hochgeklappter Stellung geöffnet hält.

Installation

CPS-D-SW wird auf einer Wand mit den Schlauchanschlüssen nach unten montiert.
Lieferung mit 2 m Schlauch sowie 2 Nippeln.

Für nähere Informationen, s. dem Produkt beigefügte Installationsanleitung.
