CPS2-A-MB-24

Beschreibung

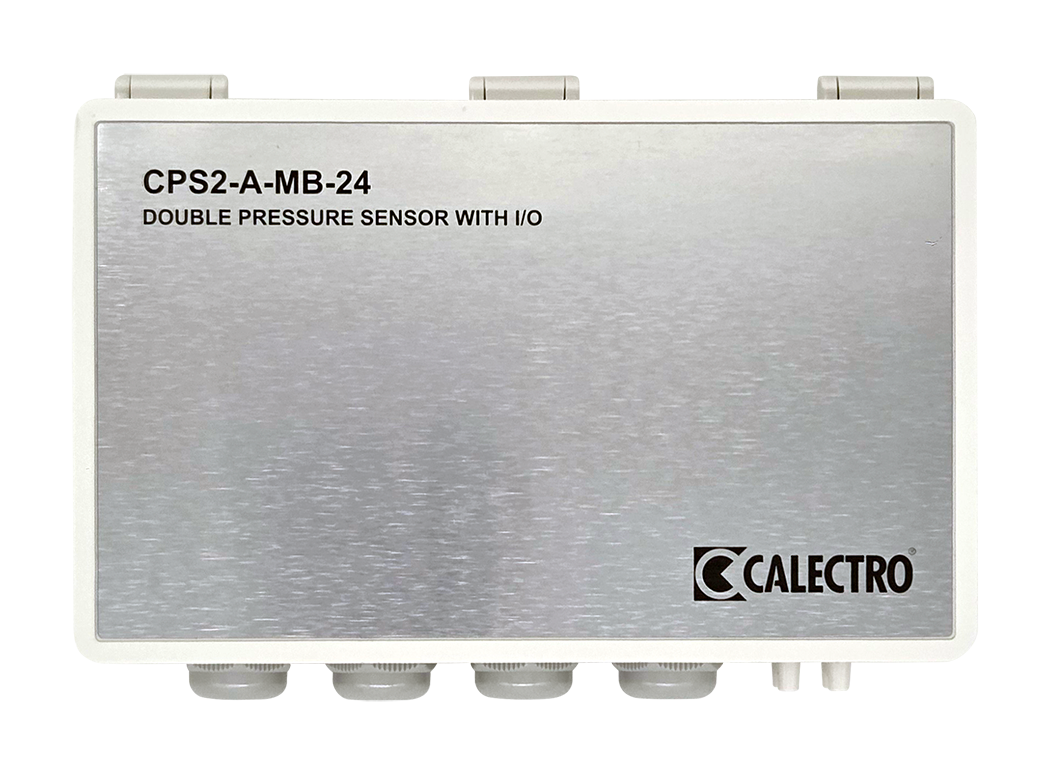

CPS2-A-MB-24 ist ein Differenzdrucksensor mit I/O und Modbus-Kommunikation für Lüftungsanlagen.

Der Drucksensor CPS2-A-MB-24 verfügt über zwei integrierte Differenzdruckelemente, die zur Erreichung hoher Genauigkeit und Linearität temperaturkompensiert sind. Die Differenzdruckelemente und das Ausgangssignal haben eine hohe Auflösung, was bedeutet, dass der Druckwert in Schritten von maximal 1 Pa über den gesamten Messbereich (-50 bis +3500 Pa) dargestellt wird.

Der CPS2-A-MB-24 kann zur Erfassung und Übertragung von analogen und digitalen Signalen an und von einem Regler (DUC) über Modbus RTU-Kommunikation. Beide Analogausgänge sind werkseitig für die Senderfunktion konfiguriert, können jedoch auch frei gesteuert werden (über Modbus). Die beiden Analogeingänge können (über Modbus) für 0–10 V oder Temperatursensoren (PT1000) konfiguriert werden.

Installation

Der CPS2-A-MB-24 wird auf einer ebenen Fläche mit den Schlauchanschlüssen nach unten montiert. Der Gehäusedeckel ist an der Oberseite mit einem Scharnier versehen und hat unten einen Schnappverschluss sowie Sperrhaken.

Öffnen Sie den Deckel des CPS2-A-MB-24, um Zugriff auf die DIP‑Schalter zu erhalten, die sich oben rechts auf der kleineren Leiterplatte befinden, die innen am Deckel montiert ist. Die Nullkalibrierungstaste befindet sich direkt links neben den DIP‑Schaltern.

Messbereich, Ausgangssignal (0–10 V) und gewünschte Signaldämpfung werden über die DIP1‑Schalter eingestellt. Der Messbereich bestimmt, bei welchem Messwert das Ausgangssignal beginnt und bei welchem Messwert das maximale Ausgangssignal erreicht wird. Die Modbus‑Adressierung und Kommunikationsparameter werden über die DIP2‑Schalter eingestellt.

Der CPS2-A-MB-24 wird werkseitig mit allen DIP1‑Schaltern in Position ON und allen DIP2‑Schaltern in Position OFF geliefert.
