Hochwertige Luftproben zur Raucherkennung in der Lüftung

2022-09-22

Share post

Um eine Rauchausbreitung in Lüftungskanälen zu erkennen und zu verhindern, ist es von entscheidender Bedeutung, dass der Rauchmelder hochwertige Luftproben erhält. Eine Luftsonde in Form eines Rohres (eines Venturirohres) ist eine effektive Möglichkeit, kontinuierlich Luftproben zu sammeln. Durch den Luftstrom im Lüftungskanal entstehen ein Über- und Unterdruck im Venturirohr. Dadurch kann das Venturirohr Luftproben liefern, die perfekt zur Analyse potenziell gefährlicher Partikel geeignet sind.

Hochwertige Luftproben zur Raucherkennung in der Lüftung

Luftsonde in Form eines Rohres zur Entnahme von Luftproben aus Lüftungskanälen

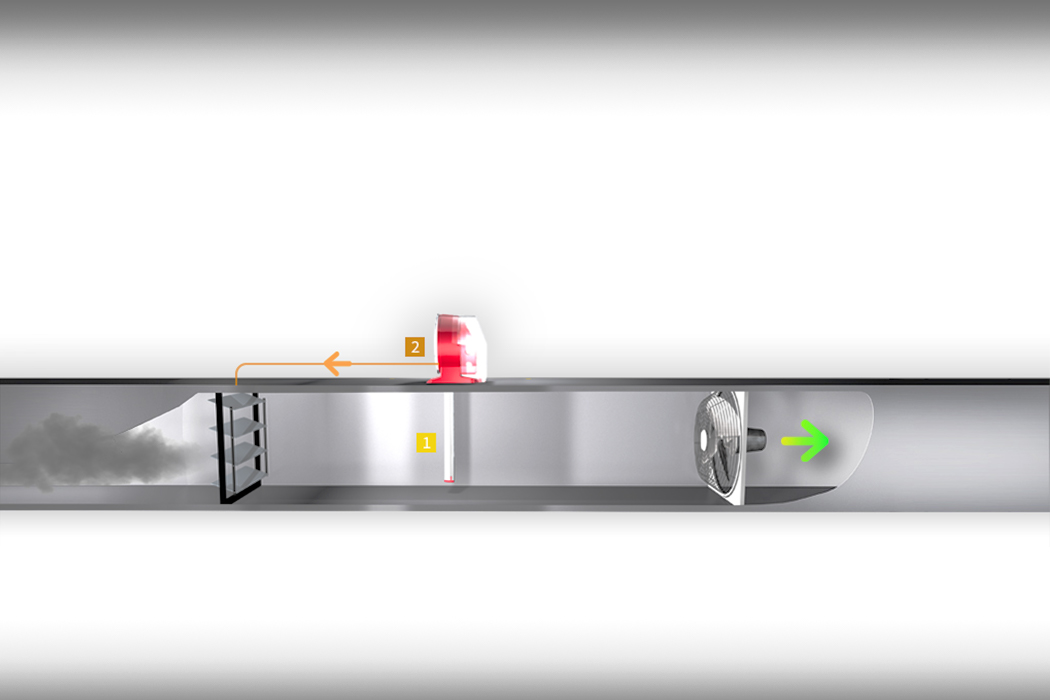

Im Allgemeinen besteht ein Rauchmeldersystem aus einer Luftsonde  1  und einem Rauchmeldergehäuse  2  mit integrierter oder externer Steuereinheit. Der Rauchmelder selbst kann nicht im Lüftungskanal platziert werden, da sich sonst große Mengen Staub und Partikel aus der Luft im Detektor ablagern würden und er keine hochwertigen Luftproben analysieren könnte. Stattdessen wird eine Luftsonde in Form eines Rohres in den Lüftungskanal gelegt. Das Rohr entnimmt Luftproben aus dem Lüftungskanal und transportiert sie zum Rauchmelder an der Außenseite des Lüftungskanals.

Der Rauchmelder sucht nach möglichen gefährlichen Partikeln in der entnommenen Luft. Wenn er Rauch feststellt, sendet der Rauchmelder ein Signal an das Steuergerät, das über Relais Lüftungsklappen schließen, Lüfter ausschalten/einschalten und den Alarm z. B. an einen DDC (Direct Digital Controller) weiterleiten kann.

Der Venturi-Effekt - Luftstrom durch die Kombination von Über- und Unterdruck

Die aerodynamische Gestaltung des Gehäuses und der Rohr sind Voraussetzung dafür, dass kleine Konzentrationen von Rauchpartikeln in der Luft frühzeitig erkannt werden. Das Rohr, das Luftproben aus dem Kanal sammelt (das sogenannte Venturirohr), nutzt den Venturi-Effekt. Der Venturi-Effekt ist nach dem italienischen Physiker Giovanni Battista Venturi (1746–1822) benannt. Der Venturi-Effekt reduziert den Luftdruck, wenn Luft mit erhöhter Geschwindigkeit durch einen verengten Abschnitt eines Rohres strömt. Um zu funktionieren, braucht ein Venturirohr lediglich einen Luftstrom im Lüftungskanal mit einer Strömungsgeschwindigkeit von mindestens 0,2 Metern pro Sekunde. Es sind keine Pumpen oder mechanischen Vorrichtungen an der Rohr angebracht, die Energie benötigen. Es erzeugt keinen Lärm und es gibt keinen Verschleiß der Rohr, die Service erfordern könnte.

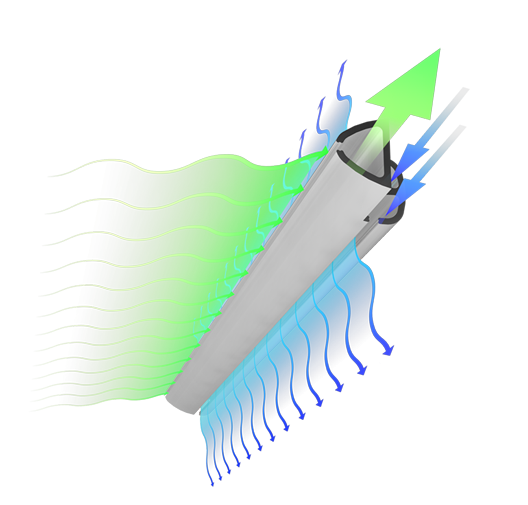

CFD-Analyse aus der Entwicklung unseres Venturi-Probenahmerohrs

Drei aerodynamische Schlitze zur effektiven Luftentnahme

Der Uniguard-Rauchmelder von Calectro verfügt über ein patentiertes Venturirohr mit drei getrennten Kanälen, die in einem größeren Rohr kombiniert sind und ein Dreieck bilden. Jeder Kanal ist mit einem aerodynamischen Schlitz ausgestattet. Wenn der Luftstrom auf den vorderen Kanal trifft, erzeugt er einen Luftüberdruck, der die Luft zum Rauchmelder drückt. Wenn die Luft im Lüftungskanal die Seiten des Rohres mit den beiden anderen Kanälen passiert, erhöht sich die Geschwindigkeit der Luft, was zu einem Luftunterdruck führt (dem Venturieffekt), so dass die Luft vom Rauchmelder zurück in den Lüftungskanal gesaugt wird.

Das Venturirohr von Calectro erzeugt einen Unterdruck mit zwei Kanälen statt einem Kanal. Es wurde sorgfältig entwickelt und mehrfach getestet, um das bestmögliche Ergebnis zu erzielen. Wir fanden heraus, dass dies der effektivste Weg ist, Luft aus dem gesamten Lüftungskanals zu saugen und dem Rauchmelder zuzuführen. Unsere Konstruktion ermöglicht die Erkennung gefährlicher Partikel auch in kleinen Mengen und bei sehr geringen Luftströmungen.

Produkte für ein sicheres, gesundes und komfortables Raumklima

Calectro AB wurde 1969 gegründet und ist seither Spezialist für Raucherkennung in Lüftungskanälen und HLK-Komponenten. Wir entwerfen und fertigen unsere Produkte für die Bedürfnisse unserer Kunden und bieten sie Unternehmen der Automatisierungs- und Steuerungsbranche auf der ganzen Welt an. Die Produkte von Calectro sind überall in Ihrem Alltag vorhanden und tragen zu einem sicheren, gesunden und komfortablen Raumklima bei.

Möchten Sie mehr über Calectro und unsere Rauchmelder für Lüftungsanlagen erfahren? Weitere Informationen finden Sie auf unserer Website; Sie finden dort auch Möglichkeiten zur Kontaktaufnahme. Beachten Sie auch den nächsten Artikel, in dem ich die Unterschiede zwischen Venturirohren mit 1 bzw. 2 Rohren beschreibe.
